目的

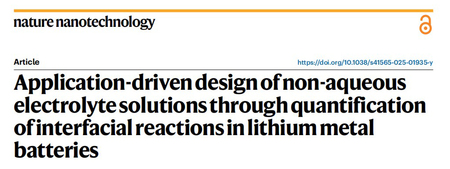

近日，國際頂級期刊《Nature Nanotechnology》發表了一項關於鋰金屬電池（LMBs）介面反應機理的重要研究，題為《Application-driven design of non-aqueous electrolyte solutions through quantification of interfacial reactions in lithium metal batteries》。該研究經由多尺度分析技術，首次定量解析了醚類電解液中鋰鹽與溶劑的分解路徑，並提出了一種新型電解質設計方案，顯著提升了鋰金屬電池的循環壽命。值得關注的是，研究中關鍵的氣體溶解性測試資料由元能科技（IEST）的GVM2200原位體積分析儀精準完成，為揭示電池失效機制提供了重要支撐。


研究背景：鋰金屬電池的挑戰
鋰金屬電池因其極高的能量密度被視為下一代儲能技術的核心，但其商業化面臨兩大難題：
1、鋰金屬與電解液的副反應：持續形成的固態電解質介面（SEI）會消耗活性鋰和電解液，導致電池失效。
2、電解液分解機制不明確：傳統研究缺乏對介面反應的定量分析，難以指導電解質優化。

為此，研究團隊結合滴定-質譜聯用（T-DEMS）、萃取-層析（E-G&IC）以及元能科技GVM2200原位測試技術，首次實現了對電解液分解路徑的定量追蹤。

GVM2200的關鍵作用：CO₂溶解性定量分析

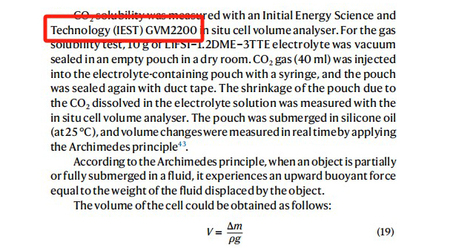

研究中，團隊發現正極側DME溶劑的氧化會生成CO₂，並通過“電極間串擾”遷移至負極，與鋰反應生成Li₂CO₃（反應式：4Li + 3CO₂ → 2Li₂CO₃ + C）。這一過程是導致活性鋰損失的重要原因。元能科技GVM2200經阿基米德原理即時監測電解液中CO₂的溶解體積變化（圖1），精准量化了氣體溶解度數據。該結果與理論模擬相互驗證，明確了CO₂串擾對電池性能的影響，為後續電解質設計提供了關鍵參數。


創新電解質設計：從機理到應用
基於上述發現，團隊提出“高鹽濃度+低粘度稀釋劑”的電解質最佳化策略：
1、最大化LiFSI含量：提升鹽濃度以延緩鋰離子耗盡
2、引入低分子量稀釋劑（如BTFE、苯）：在保持高離子電導率（4.1 mS/cm）的同時降低粘度（3.3 mPa·s）。採用最佳化後的電解液（LiFSI-1.2DME-3BTFE），20μm鋰負極||NMC811電池在貧電解液條件（2.1 g/Ah）下實現483次循環（容量保持率77%），較傳統配方提升80%以上。

為尖端研究提供精密分析
本研究充分展現了GVM2200原位體積分析儀在高水準科研中的價值，如
高靈敏度：可檢測微量氣體溶解導致的體積變化，適用於電解液副反應研究。
相容性廣：滿足鋰金屬電池苛刻的實驗環境需求。
數據可重複：為理論類比和工程化設計提供可靠實驗基準。

元能科技持續致力於為能源材料研究提供原位分析解決方案，協助學術界與產業界突破電池技術瓶頸。


資料來源：IEST元能科技
若您對此產品有興趣，歡迎蒞臨明技公司 - IEST產品網頁參觀
