目的
突破曲線分析 (Breakthrough)是一種強大的技術，用於分析吸附劑材料在流動條件下的吸附容量。與靜態吸附測量相比，突破曲線分析能夠更真實地模擬製程條件。此外，當使用質譜儀測定樣品管柱出口的組件時，管柱分析也便於進行多組分測量。樣品製備是突破曲線分析中常被忽略但至關重要的步驟，正確的樣品製備是確保結果準確一致的必要條件。

在進行突破曲線分析之前，應根據樣品粒徑選擇合適的粒徑以獲得最佳結果。粒徑過大會導致穿透柱內的擴散受限，而粒徑過小則會導致柱壓下降。

壓降 (Pressure drop)

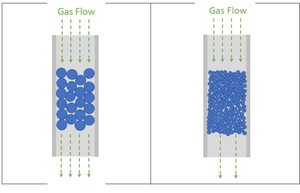

當氣體流動受到顆粒本身的阻礙時，樣品管柱中就會發生壓力降，導致塔下游壓力低於上游壓力。壓力降的產生是因為顆粒間的空隙太小，無法容納氣體到達樣品管柱出口所需的曲折路徑。下圖1展示了這種效應。

圖 1.樣品管柱中顆粒粒徑與壓降的關係示意圖。左圖）大顆粒，顆粒間隙充足，氣體可自由流動。右圖）小顆粒，顆粒間隙較小，導致管柱壓降較大。

突破曲線柱內的壓力降會對實驗結果產生負面影響。柱內壓力會從入口到出口逐漸降低，這種壓力不穩定性會導致吸附容量計算不準確。如果柱上游壓力過高，會擾亂氣流，並可能阻止氣體從質量流量控制器流出。此外，如果柱上游壓力升高過大，也會損壞儀器的內部組件。為了消除穿透系統中的壓力降，應採取措施透過壓片和篩分來增加樣品的粒徑。

樣品製備
消除突破曲線系統中壓降的最佳方法是將樣品壓錠。壓片過程包括對樣品施加高壓（通常使用壓錠機），然後使用一系列篩子將顆粒破碎並篩選至​​粒徑一致。這不僅有助於防止壓力降，而且由於顆粒相近且顆粒間擴散一致，還能獲得陡峭的穿透曲線。

許多樣品可以承受壓片所需的高壓，但有些樣品在壓片過程中可能會發生降解或結構變化。對於這類材料，有幾種方法可以防止壓降。首先，使用黏合劑可以將原本會碎裂或剝落的材料黏合在一起。此外，將樣品分散在玻璃棉或玻璃珠中，既能確保良好的氣體流動性，又能分離樣品顆粒，從而防止壓力降。在選擇黏合劑、玻璃棉或玻璃珠時，請務必先對這些材料進行表徵，以確定它們對吸附質氣體的吸附性能，然後再對樣品進行實驗。分析黏合劑、玻璃棉或玻璃珠後，可以對樣品進行測試，樣品的吸附量將是總吸附量減去黏合劑、玻璃棉或玻璃珠的吸附量。

擴散限制
穿透柱內的擴散限制與壓力降的原因相反。如果顆粒尺寸過大，氣體分子擴散到材料孔隙空間所需的時間將大於穿透所需的時間。這種情況在微孔率高的材料中最為普遍，因為吸附氣體的擴散速度較慢。

穿透柱內的擴散限制會導致計算吸附容量下降。這是因為樣品雖然已經穿透柱體，但由於擴散路徑過於曲折，需要更多時間才能擴散到細小的孔隙中，因此孔隙空間並未完全飽和。當穿透曲線呈現平緩的斜率而非尖銳的峰值時，擴散限制就會出現。縮小顆粒尺寸可以緩解這種影響，但每種吸附劑/吸附質組合的擴散速率都不同。因此，目標是確定合適的顆粒尺寸，使吸附質在穿透實驗過程中能夠完全擴散到樣品中。

案例研究

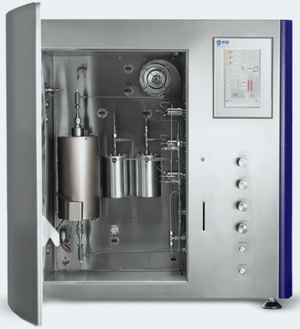

本研究選用沸石13X作為材料，分析SAA 8100穿透分析儀的壓降效應。沸石13X是一種鋁矽酸鹽微孔材料，其結構呈FAU拓樸籠狀。沸石13X具有兩種均勻的孔徑，分別為13 Å和7.5 Å。文獻中對其有詳細記載，它最早由美孚公司於1950年代合成。

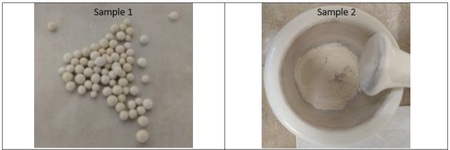

製備了兩個沸石13X樣品，用於在常壓和30 °C下，以50/50的二氧化碳和氮氣混合氣流進行二氧化碳吸附實驗。下圖3展示了這兩個樣品。樣品1為直接分析的沸石13X顆粒。樣品2為破碎並篩選至​​小於40目（0.42 mm）的沸石13X顆粒。在分析前，兩個樣品均在氮氣流速為 20 ml/min、壓力為 1.0 bar、溫度為 200 °C 的條件下活化 12 小時。使用流速分別為 7 ml/min 的氮氣、7 ml/min 的二氧化碳和 1 ml/min 的氦氣對樣品進行二氧化碳吸附分析。

圖 3。 （左）樣品 1 – 13X 型沸石顆粒；（右）樣品 2 – 13X 型沸石碎屑。

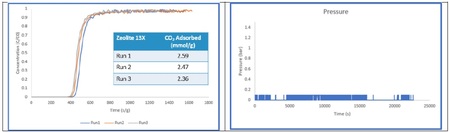

樣品 1 的結果如圖 4 所示。此顆粒狀樣品在三次實驗中均表現出穩定的二氧化碳吸附性能。此外，實驗過程中系統壓力保持穩定，讀數為大氣壓力。這些結果顯示系統內幾乎沒有壓力下降。此外，陡峭的穿透曲線表明該樣品不存在傳質限制。

圖 4。 （左）顆粒狀 13X 沸石的穿透吸附曲線；（右）穿透實驗過程中的系統壓力

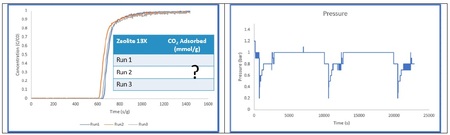

樣品 2 的結果如圖 5 所示。破碎沸石樣品在活化和分析過程中均表現出顯著升高的系統壓力。為了達到所需的氣體流速，操作過程中需要提高調節器壓力。在樣品分析過程中，壓力波動較大，這是由於低壓氦氣和二氧化碳與高壓氮氣混合所造成的。這種混合會擾亂氣體在系統中的流動。雖然系統傳質限制問題不大，但壓力下降是顯而易見的。

圖 5。 （左）13X 沸石碎屑的穿透吸附曲線；（右）穿透實驗過程中的系統壓力


由於系統壓力不斷變化，且柱內壓力分佈情況未知，因此無法使用現有資料計算穿透吸附容量。柱內可能存在一小段區域導致了系統中觀察到的大部分壓力降，也可能壓降均勻分佈於整個柱內。如果使用者觀察到這種壓力變化趨勢，應取出樣品並按照上述方法重新處理。

建議
樣品粒徑必須在過小（導致壓力降）和過大（導致擴散受限）之間取得平衡。以下提出了一些解決這些問題的方法。一般來說，粒徑沒有統一的標準，只有透過進一步的研究才能確定吸附質/吸附劑組合的理想粒徑。

研究總結
• 樣品粒徑應始終保持一致，以獲得最佳穿透結果和最清晰的穿透曲線。

• 對於細粉樣品，壓降是一個問題。
   o 可以使用造粒機和篩子來獲得適當的粒徑。在 Micromeritics 測試中，10-40 目粒徑範圍內的顆粒可獲得良好的穿透結果。
   o 某些粉末樣品可能需要黏合劑才能正確造粒。
   o 可以使用玻璃棉或玻璃珠來分離無法造粒或使用黏合劑的樣本。

• 對於孔徑視窗與吸附氣體分子尺寸相當的微孔/奈米孔樣品，擴散限制是一個問題。
   o 擴散限制與樣品有關。
   o 透過 BET 分析對樣品進行適當的特性分析可以確定孔徑分佈。
