可重複性
在任何分析測量中，要實現高可重複性，通常需要使用同一台儀器、固定儀器參數和相同數量的測試材料，以完全相同的方式進行測試。對於 GeoPyc 技術而言，這一點尤其重要，因為它對程式變更和測試參數偏差非常敏感。當參數得到最大程度的控制時，預期結果的重複性約為 ±1.0%。下文將描述這些參數以及達到此水準必須遵守的標準。

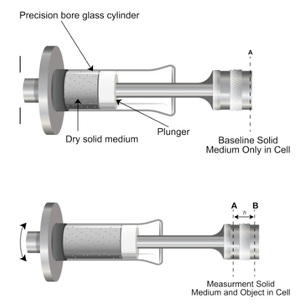

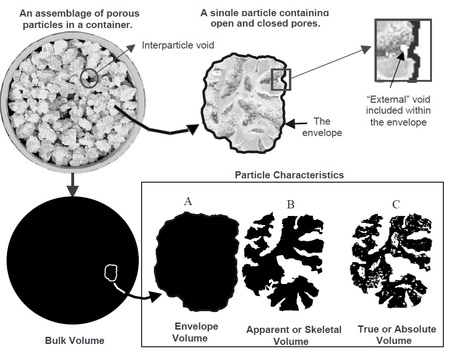

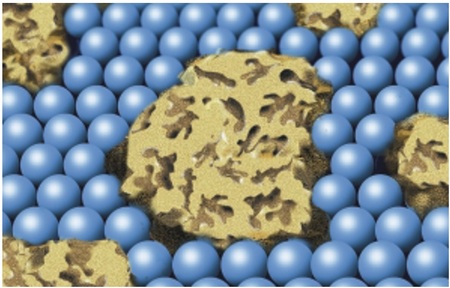

包裹密度 (Envelope density)由樣品質量和包裹體積計算得出，包裹體積是指包含開放孔隙和封閉孔隙的體積。該體積使用一種名為 DryFlo® 的非侵入性、自由流動的乾粉介質進行分析，該介質被限制在一個圓柱樣品室中，樣品室的直徑有五種，從 12.7 mm（0.5 英寸）到 50.8 mm（2.0 英寸）。試樣的體積是透過從同一樣品室中加入試樣後相同固結DryFlo材料的體積（試驗運行）中減去空白試驗中固結DryFlo材料的體積來確定的。介質床透過旋轉和振動進行攪拌，並且在試驗的兩個階段中，固結力均逐漸增加至相同的設定值。

GeoPyc 分析的首要標準是 DryFlo 在空白試驗和測試試驗中均能完全固結。此介質的重複測試表明，幾乎無一例外，在所有尺寸的樣品室中，當床層深度 (bed depth)為樣品室直徑的二分之一到兩倍時，DryFlo 的固結重複性均達到 ± 0.34% 或更高。當床層深度限制在樣品室直徑附近時，通常可獲得較好的重複性，約 ± 0.25%。無論如何，最小總體誤差 ± 1.0% 中約有三分之一到四分之一是由 DryFlo 的非理想特性造成的。

指導原則 1：分析開始時，DryFlo 床層深度略小於樣品室直徑。
樣品量對分析結果的重現性起著至關重要的作用。顯然，提取的樣品必須足夠大，才能代表整體。樣品量決定了分析所需的最小樣品室尺寸。應選擇一個樣品室，使樣品在壓實後至少佔樣品加DryFlo總體積的20%。樣品比例越高越好；但是，請記住，樣品必須始終被DryFlo充分包圍。

每個包裹密度結果皆由兩個體積之差得出：壓實後的DryFlo體積和壓實後含樣品的DryFlo體積。為了保證數學意義，此差值應盡可能大。

例如，在對典型顆粒產品的一系列測試中，產品體積與床層體積之比從6.9%變化到41.7%，包裹密度的變化接近9.0%。在最高比例下，樣品量可能足以導致樣品顆粒之間相互連接，從而干擾介質的壓實。在較低的百分比下，固結過程中的微小誤差會在差異值中放大。然而，當樣品體積在 30% 至 35% 之間時，包裹體積的誤差範圍在 ±1.3% 以內。 GeoPyc 的目前程序會自動計算樣品體積百分比。此百分比是實現最佳性能的有效指南，在評估結果的有效性時應始終予以考慮。

指導原則 2：選擇合適的樣品室尺寸、DryFlo 體積和樣品量，以確保樣品體積百分比至少達到 20%。

當使用上述指南中的材料進行另一組測試，並將 DryFlo 和樣品重量精確到小數點後第三位時，誤差範圍縮小至 ± 0.95%。在這種情況下，報告的樣品與床層體積比僅在 32.1% 至 33.4% 之間變化。在許多情況下，這種控制方法並不實際，甚至不可行，但應盡可能考慮採用此方法。

指導原則 3：保持所有可控制參數恆定，以獲得最佳重複性。
包裹密度背景值分析步驟和測試步驟均包含相同數量的製備循環和分析循環。
製備循環是指未記錄的、重複的攪拌和壓實嘗試，主要使 DryFlo 顆粒和試樣均勻混合成床層。分析循環緊接著製備循環後，並提供壓實體積的統計資料。預計床層在製備循環期間會越來越壓實，但在分析循環中，數值的持續增加或減少應不明顯。一旦循環次數超過一定值，可取得的資訊量就會減少。上述結果主要基於 10 個製備循環和 5 個分析循環獲得。某些試樣需要更多循環，而其他情況下則較少循環即可；10 個製備循環和 5 個分析循環是一個不錯的起始值。


指導原則 4：選擇適當的製備循環和分析循環次數，使記錄的數據幾乎不顯示數值的持續增加或減少。
準確性
樣品形狀會影響 GeoPyc 的分析結果，但由於形狀本身變化無窮，因此無法精確量化。GeoPyc 透過校正來解決這個問題。每個樣品室都有兩個校正值，稱為轉換因子，這些值在 GeoPyc 隨附的操作手冊中有所說明。

第一個轉換因子（計算因子）是根據幾何形狀和機械耦合關係推導出來的，它將柱塞運動與樣品室體積關聯起來，就好像樣品形狀沒有影響一樣。第二個因子（調整因子）經過修正，包含了從許多不同形狀的樣本中實驗確定的平均形狀影響。這兩個因子都不太可能精確地適用於任何特定的樣品。只有使用目標材料代表性樣本的預定包裹密度，才能達到真正的形狀校正。

代表性樣品最好是 GeoPyc 引入之前所採用的評估程序中的樣品。因此，GeoPyc 的結果可以預期與先前的記錄相符。形狀與待測材料相同的完全無孔試樣可以進行一定程度的校正，但由於其無孔性，無法擁有相同的表面紋理，因此無法達到令人滿意的效果。最終，GeoPyc 的最佳用途是作為比較設備，因此，真正具有代表性的校準試樣是無可取代的。 GeoPyc 使用者應預留足夠的選定校正材料，以便不時重新檢查校準結果。


• 指導原則 1. 選擇一定量的待測材料進行校正，並透過先前的測試程序或其他方法確定其包裹密度。

校正的可重複性取決於先前給予的可重複性指南的遵循程度。因此，具代表性樣品的重量、DryFlo 的用量以及樣品室的尺寸應根據後續使用的樣品量來選擇。此外，所有校準測試都應使用相同的固結力以及與分析中使用的相同的製備和測試循環次數。

• 指導原則 2. 使用與分析中相同的參數進行校正測試。

最後，應進行多次校正測試，並選擇中位數作為轉換因子。

• 指導原則 3. 使用多次校正測試的中位數作為待分析材料的轉換因子。
