目的
耐火材料必須在高溫下保持化學和物理性質穩定，是熔爐、窯爐和反應器等熱工設備的關鍵組成部分。對這些材料進行碳、硫元素分析是常規的品質控制項目，以確保產品品質。

耐火材料常見組成成分
耐火材料主要由氧化物、碳化物或氮化物等無機非金屬化合物組成。其中，氧化鋁( Al2O3)、二氧化矽(SiO2)、氧化鎂 (MgO)) 和氧化鈣(CaO) 是最重要的成分。針對需要抵抗劇烈化學侵蝕的應用，常會添加碳（石墨）或碳化矽（SiC）等成分。

為何需要分析碳硫成分？

• 性能保證：碳和硫的含量會顯著影響材料的抗熱震性、耐腐蝕性和機械強度。
• 品質控制：精確監控碳硫濃度是製造過程中的關鍵步驟，確保最終產品符合預期規格。
• 環境與鋼水純度：過高的硫含量可能在燃燒時產生有害的二氧化硫氣體，而材料中的碳含量則直接影響最終鋼水的碳含量，對生產高品質鋼材至關重要。

品質不佳耐火材料的影響

• 結構損壞與壽命縮短：若材料性能不佳（如熱膨脹係數過高），在溫度波動時會發生爆裂或斷裂，降低使用壽命。
• 化學侵蝕加劇：抗渣性差的材料會被爐渣快速滲透和侵蝕，導致爐襯過早失效。
• 生產問題：若碳含量不符規範，可能導致鋼水增碳、金屬溫度降低，影響正常的生產流程。

數據差異

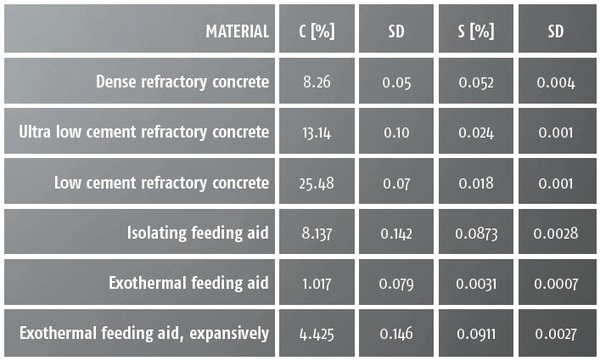

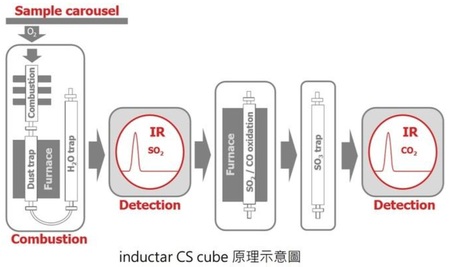

inductar® CS cube 碳硫分析儀能夠在高達 2000°C 以上的溫度下精確分析耐火材料中的碳硫含量，確保高重現性的結果。品質正常與不正常的材料在碳硫含量上會出現顯著差異。


品質正常的含碳耐火材料通常將碳含量控制在 10%~20% 的最佳範圍內，以平衡性能。品質不佳的材料可能出現異常值，例如：

• 含碳量過低 (<5%)：抗熱震性和抗渣侵蝕性顯著下降。
• 含碳量過高 (>20%)：機械強度降低，可能造成鋼水增碳問題。

含碳耐火材料的應用與影響監控
含碳耐火材料（如鎂碳磚）是高性能耐火材料的代表，碳含量對其至關重要。應用領域：主要用於環境最嚴苛的鋼鐵冶煉設備，包括電弧爐 (EAF) 爐壁、轉爐內襯以及鋼包的渣線區域和連續鑄造系統（如長水口）。在這些應用中，碳提供了必要的抗渣滲透性和高導熱性，以抵抗熱震。

不符合規範的影響：

• 含碳量過低：無法形成有效的碳骨架或阻擋爐渣滲透層，導致爐襯快速損毀、剝落。
• 含碳量過高：材料強度受損，體積密度下降，且在生產高品質低碳鋼時可能導致嚴重的鋼水增碳問題。
